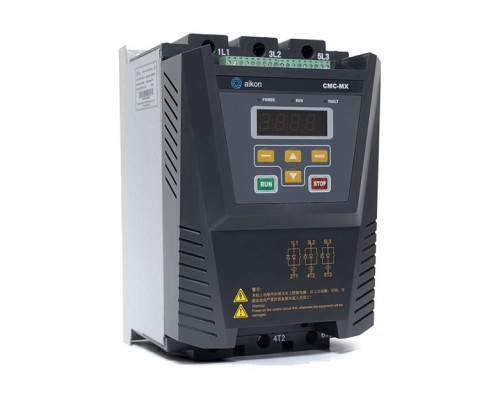

Устройство плавного пуска CNP/Aikon CMC-022/3-MX 22кВт 380В IP20. CMC-022/3-MX-XZ

Артикул: CMC-022/3-MX-XZ. CMC-MX — Низковольтные устройства плавного пуска Устройства плавного пуска CMC-MC используются для управления процессом запуска и остановки электродвигателя. Применение CMC-MX ограничивает пусковые токи, снижает вероятность перегрева и устраняет стартовые рывки электродвигателя, что в итоге, повышает срок эксплуатации всего связанного технологического оборудования. Использование устройств плавного пуска рекомендуется со всеми двигателями мощностью от 22 кВт. • Несколько режимов запуска Возможность выбора пуска с ограничением по току либо с повышением напряжения, гибкая настройка времени запуска в каждом из режимов. • Высокая надёжность Высокопроизводительный микропроцессор обеспечивает максимальную точность и скорость работы. • Защита от помех Все внешние управляющие сигналы изолированы с использованием фотоэлектрической защиты и различных уровней помехоустойчивости, что позволяет применять устройство во многих отраслях промышленности. • Оптимизированная структура Уникальная компактная конструкция включает трансформатор тока и байпасный контактор, что позволяет снизить производственные затраты. • Частота питающего напряжения 50/60 Гц, определяется пользователем в настройках. • Аналоговый выход Унифицированный токовый сигнал 4-20 мА. Может быть использован для передачи значения рабочего тока на другие устройства. • Протокол передачи данных Modbus-RTU При организации локальной сети возможно подключение до 32 устройств. • Безопасность работы Включают функции защиты от перегрузки по току, обрыва фазы на входе/ выходе устройства, перекоса фаз, короткого замыкания, перегрева, отказа внутреннего контактора, утечки тока и т.д. • Мониторинг состояния Индикатор состояния, состоящий из 4-значного дисплея, непрерывно отслеживает рабочее состояние оборудования и обеспечивает быструю диагностику неисправностей. Характеристики Напряжение питания цепей управления: AC110V--220V±15%, 50/60Hz; Напряжение питания силовых цепей: AC380V±15%; Номинальный ток: 30A - 800A (в зависимости от модели); Применимый двигатель: Асинхронный двигатель переменного тока с короткозамкнутым ротором; Режимы запуска: Плавный пуск с ограничением тока, запуск с нарастанием напряжения; Режимы остановки: По инерции и плавное торможение; Дискретный вход: Сопротивление 1.8 кОм, питание + 24V; Ограничение по числу запусков в час: 10 (при нормальной нагрузке электродвигателя); Защитные функции: Перегрузки по току, обрыва фазы на входе или выходе, короткое замыкание тиристоров, перегрев, защита от перекоса, отказ внутреннего контактора; Степень защиты от влаги и пыли: IP20; Тип охлаждения: Естественное или принудительное воздушное охлаждение; Установка: Настенная/в шкаф. Рабочие условия: Высота над уровнем моря до 2000 м; Температура окружающей среды: -25-+45 °C; Относительная влажность: до 95% (без образования конденсата); Атмосфера не должна содержать легковоспламеняющихся, взрывоопасных, коррозийных газов или токопроводящей пыли; Обеспечить вертикальную установку УПП для достаточной вентиляции и рассеивания тепла; Вибрация в месте установки менее 0,5 G.
